Thermografie an Photovoltaikanlagen

Die thermografische Untersuchung einer PV-Anlage lohnt sich in doppelter Hinsicht:

1. Leistungssteigerung durch Instandsetzung aufgedeckter Fehler

• Schnelle Amortisation der Vermessungskosten
• Unterstützung bei Gewährleistungsfragen
• Vermessung vor Ablauf der Leistungsgarantie

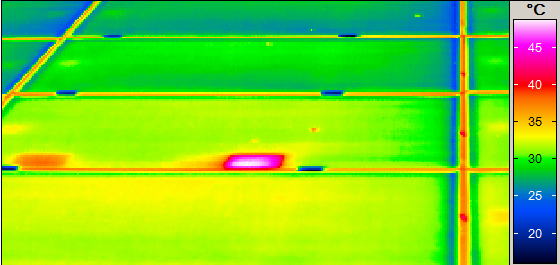

Zellfehler, die Zelle liefert keinen Strom mehr und wird somit zur Last bzw. Serienwiderstand

2. Reduzierung des Risikos von Folgeschäden

• Schleichende Fehler, im schlimmsten Fall Brandgefahr
• Erkennen von möglichen Weiterentwicklungen zu sicherheitsrelevanten Fehlern


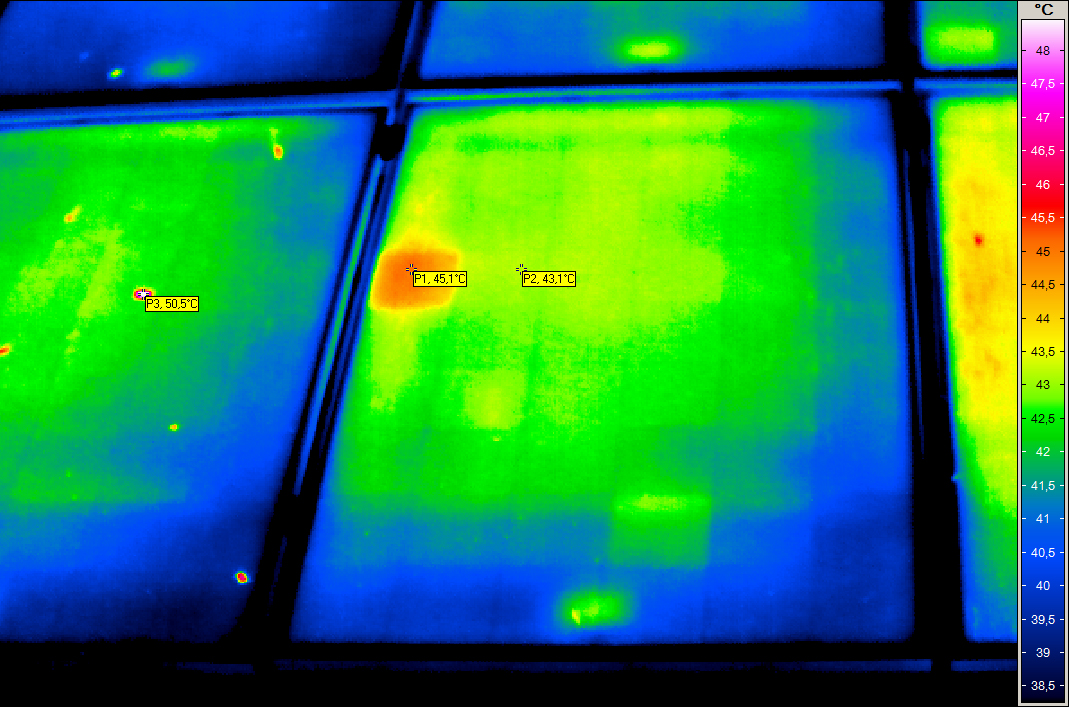

       Hier ist eine Anschlussdose
       mit fehlerhaften Verbindungen
       an den Kontakten zu sehen.
       Gefahr der Kompletttrennung
       des Kontakts und der Dose,
       somit Gefahr einer Lichtbogenbildung.
               Brandgefahr!

Um möglichst genaue Messergebnisse zu erhalten, sind an  Ausrüstung und Durchführung der Messung gewisse Anforderungen zu stellen.

Das Thermografiesystem sollte eine geeignete Temperaturauflösung und Messgenauigkeit haben, um auch kleinste Fehler wie erwärmte Zellverbinder-Bändchen an schlecht verlöteten Kontakten zu erkennen.
Das System sollte für eine Aufnahme eine Mindestauflösung von mindestens 4x4 Pixel, besser aber 6x6 Pixel pro Zelle aufweisen, eine geeignete Farbskala, Level und Spam sowie Bildausschnitte bieten.

Für eine Messung werden bestimmte Wetterbedingungen vorausgesetzt und wichtige Parameter zur Messung müssen erfasst, berücksichtigt und dokumentiert werden.

Zur genauen Erfassung der Anlage ist es meist notwendig, einen erhöhten Standpunkt für die Messung zu schaffen. Hierzu können Arbeitsbühnen, Nachbargebäude o.ä. genutzt werden.
Zum Zweck der Zuordnung und Vermeidung von Fehlinterpretationen (Vodeldreck, Schattenwurf etc.) werden zusätzlich zur Wärmebildaufnahme digitale Realbilder aufgenommen.

Zur Dokumentation der Fehlstellen wären Kopien der Stringpläne sehr vorteilhaft, da man in diesen direkt die entsprechenden Module hervorheben könnte. Weiterhin erhält man Informationen über die Schaltung der einzelnen Strings, welche dann ebenfalls zur Fehlerbestimmung herangezogen werden.
